Зачем системе нужен ресивер и как выбрать его ориентацию
Ресивер — «буфер» жидкого хладагента
В любой холодильной или тепловой машине конденсатор преобразует пар хладагента в жидкость. Если эта жидкость сразу же пойдёт в расширительное устройство без запаса «на чёрный день», система станет чувствительной к скачкам нагрузки и остановкам компрессора. Ресивер решает сразу несколько задач.
| Функция | Что даёт системе | На что влияет |
|---|---|---|
| Балансировка объёма хладагента | Сглаживает перепады давления и уровня жидкости при колебаниях тепловой нагрузки | Стабильность температуры испарения, срок службы компрессора |
| Запас на сервис | Позволяет «запереть» всё жидкое хладагентное содержимое внутри ресивера и быстро заменить фильтр‑осушитель или ТРВ | Время простоя оборудования, затраты на обслуживание |
| Отделение масла и не‑конденсирующихся газов | Гравитационная сепарация в нижней части корпуса снижает унос масла в жидкостную линию | Энергоэффективность, риск масляного голодания компрессора |
| Буфер при режимах оттаивания | В тепловых насосах и витринных агрегатах ресивер «принимает» избыток жидкости, образующийся при реверсе цикла | Скорость оттаивания, защищённость компрессора от гидроудара |
Практическое правило: номинальный объём ресивера выбирают так, чтобы он вмещал 80–100 % полной заправки жидкого хладагента при температуре конденсации +45 °C и заполнении не более 80 % внутреннего объёма.
Горизонтальный или вертикальный?
Когда мы убедились, что без ресивера никак, возникает вопрос ориентации. Ниже — ключевые критерии выбора при которых стоит выбирать вертикальный ресивер или горизонтальный.
2.1 Вертикальный ресивер
- Компактность по «пятну» — легко вписывается в узкий технический шкаф.
- Естественное разделение фаз: масло оседает внизу, газовые примеси скапливаются сверху — удобно устанавливать смотровые стёкла и клапан продувки газов.
- Простой монтаж датчика уровня — поплавковый или радарный зонд располагается вдоль оси.
- Минусы: требует достаточной высоты помещения; при транспортировке может потребоваться демонтаж.
Типичные применения: холодильные централи супермаркетов, тепловые насосы «земля‑вода», аммиачные станции с большим зарядом (NH3).

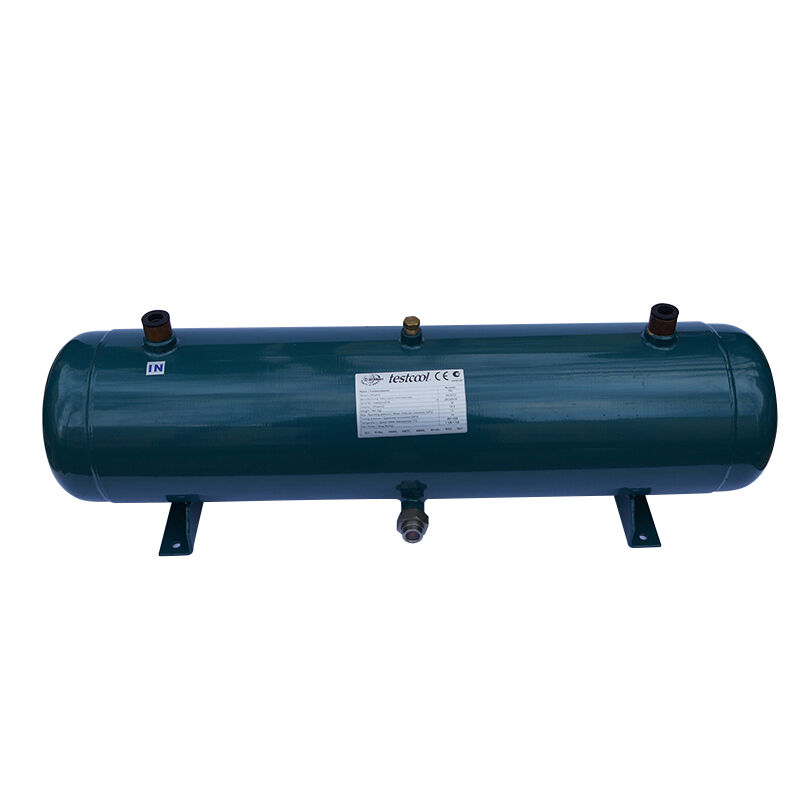

2.2 Горизонтальный ресивер
- Низкий профиль: помещается под блоком конденсатора или внутри рамы чиллера.
- Лучшее охлаждение корпуса за счёт большей площади, расположенной в воздушном потоке.
- Удобство крепления компрессорного агрегата сверху (экономия места в контейнерных решениях).
- Минусы: сложнее контролировать уровень; масло может растягиваться по длине ёмкости ⇒ требуется внутренний сепарационный экран.
Типичные применения: транспортные кондиционеры, крышные агрегаты, малогабаритные чиллеры для IT‑стойки.
2.3 Таблица сравнения
| Критерий | Вертикальный | Горизонтальный |
|---|---|---|
| Требуемая высота помещения | Высокая | Низкая |
| Охлаждение корпуса | Умеренное | Повышенное |
| Простота считывания уровня | Легко | Сложнее |
| Отделение масла | Естественное | Требуется экран |
| Устойчивость к вибрации | Средняя | Высокая (низкий центр тяжести) |
| Монтаж предохранительного клапана | Наверху, удобно | На торце, возможна дополнительная трубка |
Как связать объём и ориентацию
| Тип установки | Диапазон мощности | Рекомендуемая ориентация | Почему |
|---|---|---|---|
| Витринная централь супермаркета (HFC/CO₂) | 20–300 кВт холода | Вертикальная | Экономит площадь, упрощает сервис ночью |
| Контейнерный чиллер на стройплощадке | 50–150 кВт холода | Горизонтальная | Рама‑основание служит шасси; низкий профиль для перевозки |
| Транскритический CO₂ Booster | 30–500 кВт холода | Вертикальная (усиленная стенка) | Давления до 120 бар ⇒ удобнее «раскрепить» по высоте |
| Тепловой насос «воздух‑вода» для коттеджа | 8–20 кВт тепла | Горизонтальная | Корпус‑моноблок устанавливается под кондиц. внешним блоком |
Подсказки по проектированию
- Проверяйте ориентацию ещё на стадии 3‑D‑компоновки: пересчитайте центр тяжести агрегата, особенно если компрессор установлен несимметрично.
- Думайте о сервисе: доступ к сливному клапану и смотровому стеклу должен обеспечиваться без демонтажа воздуховодов и кабелей.
- Играйте температурой конденсации: при «плавающем» давлении в холодное время года ресивер заполняется сильнее — закладывайте запас 15 % объёма.
- Изоляция не всегда полезна: если ресивер стоит после воздушного конденсатора в помещении с +20 °C, тонкий слой утеплителя (5 мм) снижает теплоприток и ускоряет конденсацию. Но во внешнем блоке на морозе теплоизоляцию лучше опустить.
- Согласовывайте стандарты: PED категории III требует гидроиспытаний 1,3 × PS. Для CO₂ с PS = 60 бар это уже 78 бар: материал корпуса и сварка должны быть сертифицированы.
Пример выбора на практике
Проектировщик разрабатывает чиллер 120 кВт для охлаждения пластиковой экструдерной линии.
- Тепловая нагрузка: 120 кВт, хладагент R‑454B, заправка ≈ 40 кг.
- Ресивер по объёму: при плотности жидкой фазы 1110 кг/м³ (45 °C) объём 40 kg займёт 36 л. Учитывая 80 % заполнение → ресивер 45 л.
- Ориентация: чиллер планируется в раме 1,2 м высоты, его перевозят на бортовом грузовике под тентом. Горизонтальный ресивер 1 m × Ø245 mm помещается в «подвал» рамы, одновременно выполняя роль балласта.
- Допоборудование: на торцевую крышку установлены: датчик уровня (емкостной), комбинированный предохранительный клапан + манометровый порт, сервисный вентиль SAE 5⁄8″ для откачки.
- Результат: при пуске‑наладке обнаружили, что при зимней температуре +5 °C ресивер заполнен всего на 30 %. Это подтверждает корректный расчёт и даёт запас για работы при +40 °C летом.
Ресивер выполняет незаменимую роль аккумулятора и «стабилизатора» жидкого хладагента, а грамотный выбор его ориентации напрямую влияет на удобство монтажа, качество обслуживания и надёжность всей установки. Вертикальные модели выигрывают в сервисе и сепарации масла, горизонтальные — в компактности и стойкости к вибрациям. Используйте описанные критерии и чек‑лист, чтобы ещё на стадии ТЗ заложить оптимальный вариант и избежать дорогостоящих переделок в будущем.
